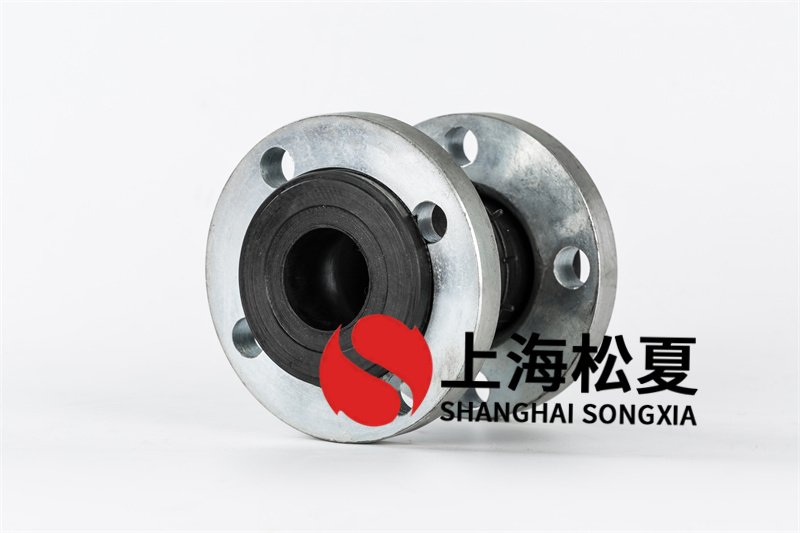

大口徑橡膠膨脹節在使用時要加限位螺栓

橡膠膨脹節在管道中的應用非常多，橡膠膨脹節一般使用法蘭連接，絲扣連接。一般口徑的橡膠膨脹節承壓能力都非常好，在大口徑的橡膠膨脹節使用中一般都會加上限位螺栓。

大口徑橡膠膨脹節在使用過程中運用限位螺栓的位移，來控制橡膠膨脹節的伸縮補償量，可曲撓橡膠接頭定位防拉脫設備使用的是限位螺栓加隔板構造。設備在運行過程中幾家承受的拉力是多大，需要配怎樣的限位螺栓才能固定住橡膠膨脹節，根據循環水管道設計手冊和美國EJMA波紋膨脹節設計協會標準推算出可曲撓橡膠接頭使用的限位螺栓的需求承受的拉力和螺栓的型號以及材料，可曲撓橡膠接頭在使用過程之一般同鋼質管路使用，橡膠材質和碳鋼主管道是不同材料，所以一般在橡膠使用過程之容易受管路中產生的盲板推力的影響，可曲撓橡膠接頭受到管路熱脹冷縮和震動等產生的位移，一般在管道中傳達給橡膠膨脹節，這時候橡膠膨脹節承受的是管道的內部壓力和軸向拉力這時候橡膠膨脹節的受力為：F(N)=壓力P(Mpa)XA(mm2)而“A”的定義是可曲撓橡膠接頭波高h(yuǎn)加管路半徑“r”計算所得面積減掉管路原來截面積即以“r”計算出來的面積。可曲撓橡膠接頭高度是按照定制的標準安裝長度計算的。
